Beispiele aus der Messpraxis

Dipl.-Ing. Herbert Trauernicht, Gebäudemesstechnik

Beispiele aus der Messpraxis

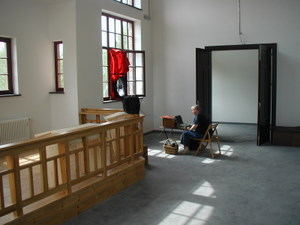

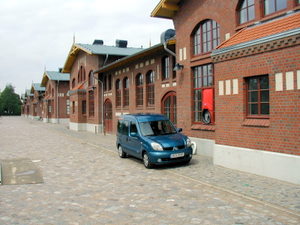

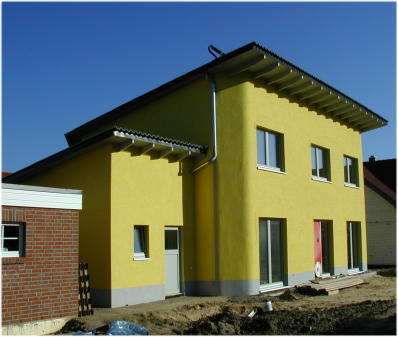

1.) Auswanderungsmuseum Ballinstadt 2.) Ein sehr dichtes Wohnhaus 3.) Wendlandschule in Dannenberg 4.) Bankgebäude 5.) Tiefkühl-Hochregallager 75.000 m³ 6.) Regionshaus Hannover 20.000m³ 1.) Auswanderungsmuseum Ballinstadt Dieses neu errichtete Auswanderungsmuseum in Hamburg-Veddel wurde von uns in drei Abschnitten von je etwa 6000 m³ auf Luftdichtheit geprüft. Nähere Information zum Museum 2.) Ein sehr dichtes Wohnhaus Hier sehen Sie das Haus, bei dem ich am 12.10.2001 das beste Ergebnis gemessen habe: n50 = 0,1 [1/h]
		kennen Sie schon die?

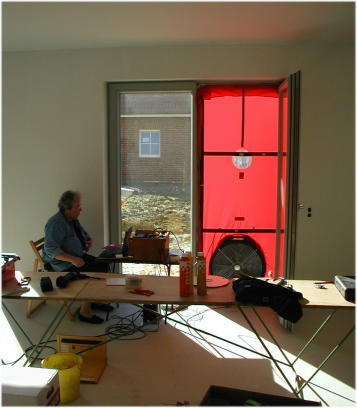

		Das Haus mit dem Ventilator in der Terrassentür. Es handelt sich um ein Passivhaus mit Lüftungsanlage mit Wärmerückgewinnung.

		Die kleinste Blende "E" im Ventilator ist im unteren Druckbereich zu groß! (Man beachte das erstaunte Gesicht meiner Gehilfin.)
Erst im Nachhinein habe ich erfahren, dass dies Haus mit einem Dach der Fa. Haller Wärmeschutz GmbH bestückt ist: Diese Firma hat ein ausgeklügeltes Luftdichtheitskonzept.

3.) Die Wendlandschule in Dannenberg

Die Wendlandschule wurde von Fa. Bilfinger Berger AG, ZN Hochbau Hannover, www.bilfinger.de , errichtet. Bei diesem Gebäudekomplex haben wir im Juli 2005 die Luftdichtheit im Nutzungszustand gemessen. Vorher waren schon Teilbereiche baubegleitend von uns begutachtet worden.

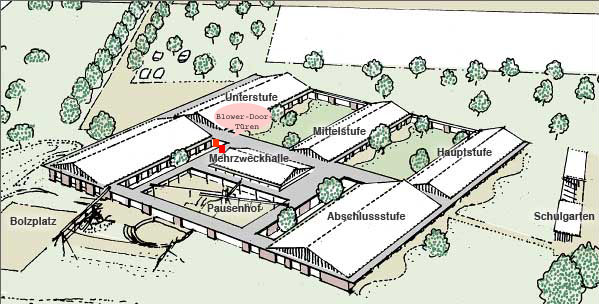

		Der Lageplan wurde mir von "Baufroesche" Architekten und Stadtplaner GmbH freundlicherweise zur Verfügung gestellt. www.baufroesche.de Hier kann man sich die Schule näher ansehen: www.wendlandschule.de Und hier auf der Seite der Baufrösche.
Es handelt sich um sechs über einen Hauptflur miteinander verbundene Gebäudeteile. Die Messung erstreckte sich über das Volumen aller Gebäudeteile (ca. 13.500 m³).

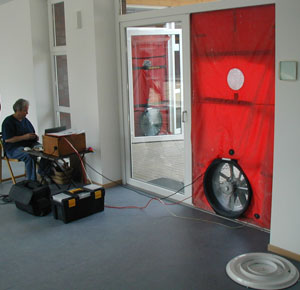

	Es kamen 2 Messausrüstungen zum Einsatz. Die in einer Außentür des Hauptflurs eingebaute erste Ausrüstung ist im Vordergrund zu sehen und die zweite durch mehrere Glasscheiben im Hintergrund. Bei der Auswertung wurden die Volumenströme der beiden Ventilatoren addiert. Beide Ventilatoren mussten bei der höchsten Druckdifferenz (60 Pa) mit maximaler Förderleistung (Blende 0) betrieben werden.

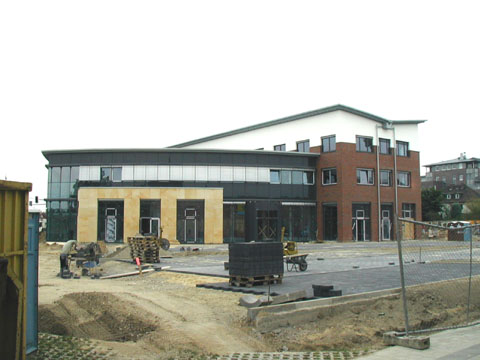

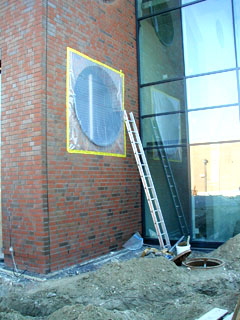

4.) Bankgebäude Dieses Bankgebäude in Lehrte (Innenvolumen ca. 12000 m³) war eine besondere Herausforderung, weil für die Messung große Querschnitte der Lüftungsanlage abgedichtet werden mussten (siehe z.B. drittes Bild unten).
Es konnte auschließlich eine Unterdruckmessung ausgeführt werden, weil die Abklebungen einem Überdruckaufbau nicht standgehalten hätten.

5. Tiefkühl-Hochregallager Tiefkühllager brauchen eine besonders dichte Gebäudehülle. Dieses Lager (rechts im Hintergrund) haben wir auf Luftdichtheit geprüft.

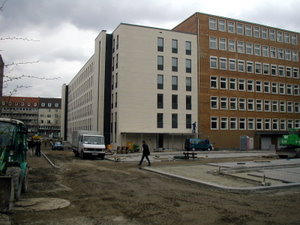

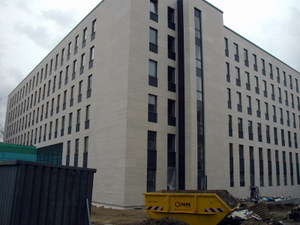

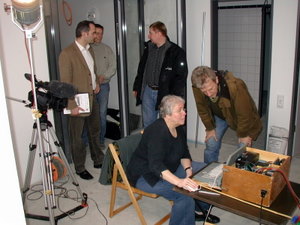

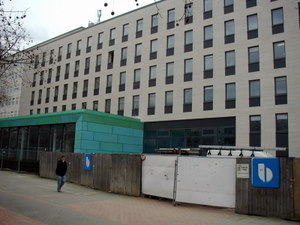

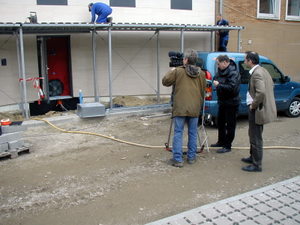

6.) Regionshaus Hannover Der von der Fa. Bilfinger Berger AG, ZN Hochbau Hannover, www.bilfinger.de, errichtete Regionshaus-Neubau wurde von einem wissenschaftlichen Energiespar- und Qualitätssicherungsprogramm begleitet. Wir durften die dazugehörige Blower-Door-Messung ausführen. Das Regionshaus in verschiedenen Ansichten Der gesamte helle Gebäudekomplex musste auf Luftdichtheit geprüft werden. Ein Kamerateam (videoproduktion HANNOHART) hat jede Bewegung dokumentiert.
